Optická kabeláž

Využívá odrazu a lomu světelných paprsků při přenosu světla optickými vlákny. Elektrický signál s daty je ve zdroji světla (laserové a LED diody) převeden na světlo a po přenosu optickým vláknem je na druhém konci převeden pomocí detektoru (fotodiody a fototranzistory) zpět na elektrický signál.

Výhody optické kabeláže:

nevyzařuje žádné elektromagnetické záření, vysílač a přijímač je galvanicky oddělen
je imunní proti elektromagnetickému rušení (možný souběh se silovou kabeláží)
signál nelze odposlouchávat
vysoká přenosová rychlost
velká šířka přenosového pásma
vysoká morální životnost

Druhy optických vláken:

vícevidové vlákno se skokovou změnou indexu lomu (krátké vzdálenosti,omezená šířka pásma, užití v průmyslu a automatizaci)
vícevidové vlákno s plynulou změnou indexu lomu -lepší vlastnosti než u skokové změny, užití do 3km
jednobodové vlákno - nejlepší parametry optické přenosové cesty, užití do desítek km

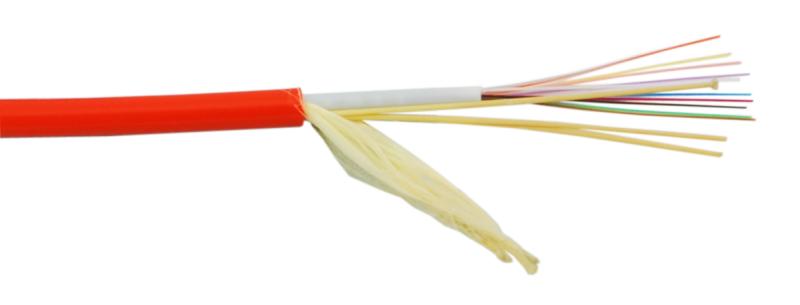

Konstrukce optického kabelu:

vlákno - jádra (sklo nebo plast) a pláště (tenká vrstva skla , obklopuje jádro)
primární ochrana - speciální lak na plášti
sekundární ochrana - těsná (přímo na primární) nebo volná (gel)
tažný prvek - kevlar, skelná příze, ocelové struny
plášť kabelu - podle způsobu uložení - PVC, LSZH, ocel, hliník, polyethylen

Typy optických kabelů:

vnitřní
venkovní
univerzální

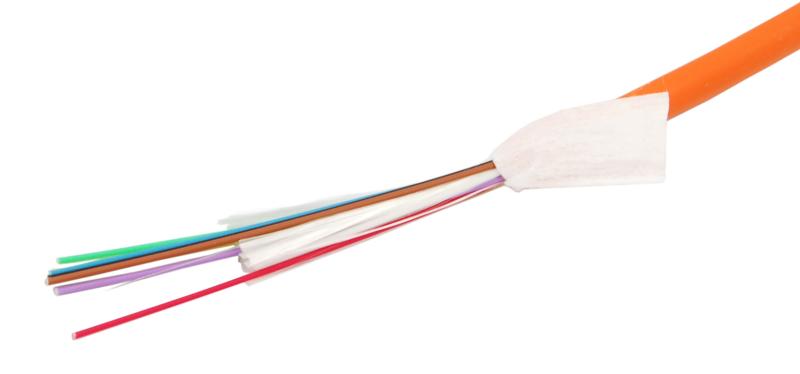

Jednotlivá vlákna optického kabelu jsou barevně rozlišena, optické kabely jsou rozděleny podle průměru jádra a pláště do kategorií - OM1, OM2, OM3 a OS1.

Základní komponenty optické trasy:

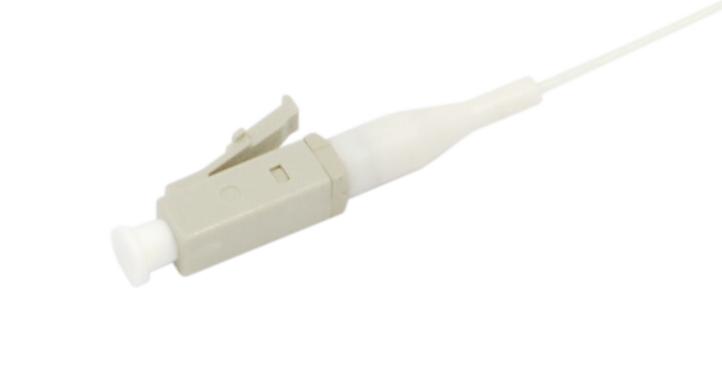

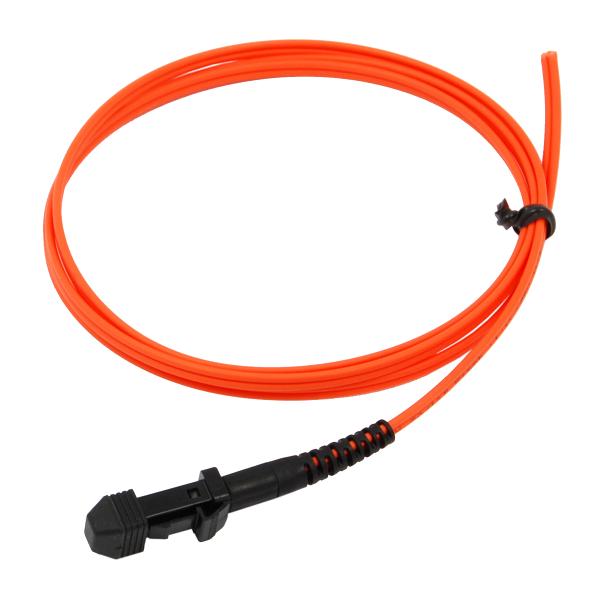

optické konektory - typy konektorů ST, SC, FC, LC, MTRJ, E2000 (bajonetový, čtyřhranný, šroubovací, ....)

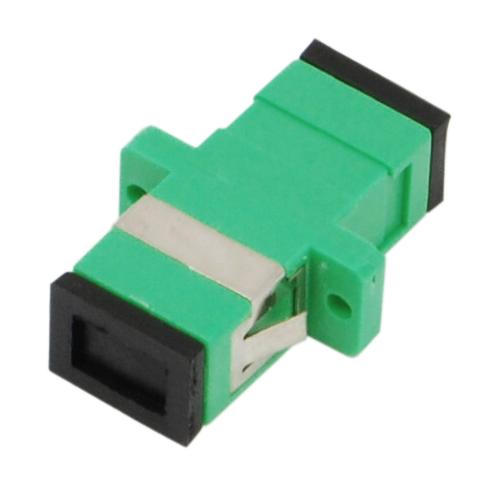

optické spojky - ST, SC, FC, LC, MTRJ, E2000

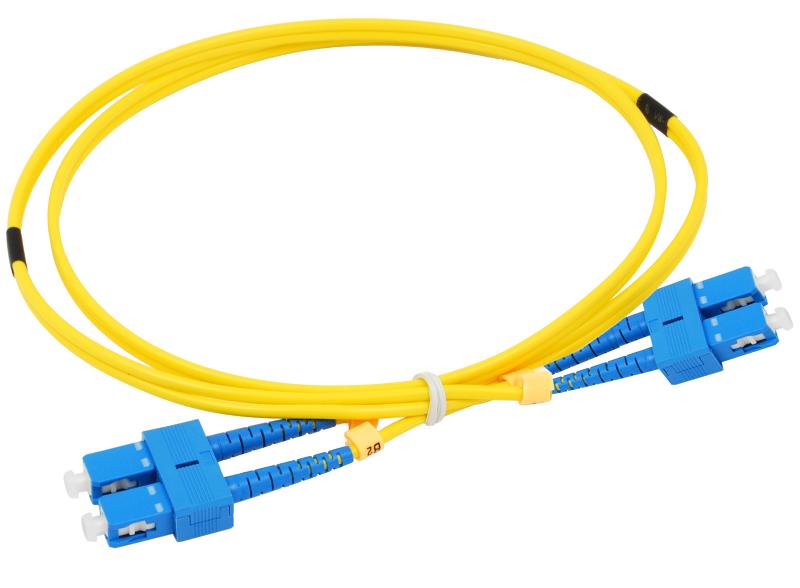

optické propojovací kabely - duplexní provedení (použití dvou vláken současně)

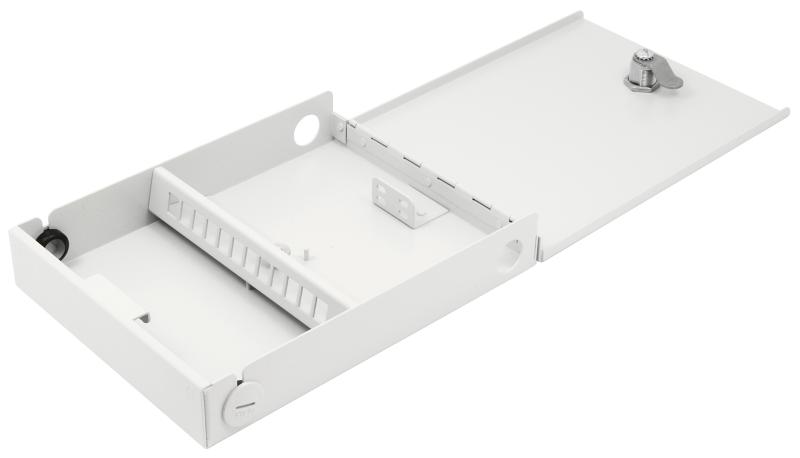

optické rozvaděče a zásuvky - pro zakončení optických kabelů - uzamykatelné nástěnné venkovní a vnitřní, do datových rozvaděčů

Návrh optické kabeláže
Je vhodné zpracovat projekt, ve kterém se zohlední několik parametrů:

poměr mezi maximální přenosovou frekvencí, maximální přenosovou délkou a dále hodnoty útlumu optických vláken
platforma a architektura navrhované sítě
šířka pásma a maximální vzdálenost navrhované trasy apod.

Třídy optické kabeláže jsou specifikovány v ČSN EN 50173 - 1.

Instalace optické kabeláže
Instalaci a pokládku optické kabeláže by měla vždy provádět odborná firma s kvalifikovanými pracovníky! Instalace a pokládka se řídí důležitými odbornými zásadami, které významně ovlivňují výslednou kvalitu a parametry sítě. Optické kabelové trasy jsou nejvíce náchylné na mechanické poškození, také vniknutí vlhkosti může způsobit poškození kabelu.

Způsoby zakončení optických kabelů

přímé konektorování
krimplování
svařování

Tyto práce by měl opět provádět kvalifikovaný pracovník - důležitá je pečlivost, vhodné pracovní prostředí, čistota a používání ochranných pomůcek.

Měření a testování optických kabelů

přímá metoda (výkonové měření) - měří se útlum trasy z obou konců
metoda zpětného rozptylu (OTDR) - měří kvalitu celého optického vlákna v závislosti na jeho délce

Měření a kontrolu optických vláken popisuje norma ČSN EN 188000.

Měřené parametry optických vláken:

rozměry (průměr jádra, pláště, chyba soustřednosti, nekruhovost, délka atd...)
mechanické vlastnosti (pevnost, fyzické defekty, stahovací síla)
přenosové a optické parametry (útlum, profil indexu lomu, bodové defekty)
odolnost vůči vnějšímu prostředí (klimatická, chemická, biologická, odolnost ochrany)
